Tirsdag 24.01.2012

I dag startet dagen med å koble til "High alarmen" på regulatoren til PLSen. Så når temperaturen overstiger den innstilte tempen, så slår relèt inn. Så vis det blir for varmt ved varmebatteriet, så slår den seg av, mens viftene fortsetter å blåse.

Jeg overførte PLS-programmet og skjerm-programmet. Viftene startet som de skulle, men da vi skulle starte varmebatteriet sa det poff. Det første vi tenkte var at kortslutningen hendte ved eller etter kontaktoren. Så vi bestemte oss for å fjerne tilkoblede komponenter for å se om det ble borte. Vi koblet først bort PLSen for å forsikre oss om at det ikke var noen av portene på den som forårsaket kortslutningen. Det ble ikke noe bedre av den grunn. Det var ikke noen kortslutning rundt varmebatteriet. Men Jack kom på at på noen kontaktorer så er det to tilkoblinger som heter A2. En på toppen og en under. Så her var begge fasene koblet rett på hverandre. Så når vi byttet om dette så det ble A1 og A2, fungerte det. Temperaturen begynte å stige.

PLS-programmet
Nå var det på tide å få til et ordentlig PLS-program. Noe som er veldig viktig er at det ikke blir for varmt, så da har jeg programmert programmet så hvis viftene blir skrudd av så skrur varmebatteriet seg av, og driftlyset blinker grønt. Dette er for å indikere at den starter med en gang viftene går igjen. Har også lagt til den funksjonen at vis det blir for varmt, så skrur varmebatteriet seg av av seg selv.

Lysdiodene vi bruker er veldig kjekke, de lyser både rødt og grønt(rød overstyrer grønn). Så vi bruker dioden helt til venstre til varmebatteriet, nr.2 til vifte nr1 og nr.3 bruker vi til vifte nr.3.

Dette er hva som skjer i de forskjellige tilstandene:

• Intet lys=ingen ting skjer
• Grønt fast lys=drift
• Grønt blinkende lys= forekommer bare på varme, dette viser at viftene er skrudd av, men ikke varmebatteriet. Så det vil starte med en gang viftene starter igjen.
• Rødt lys=feil ved den komponenten lyser ved.
• Rødt blinkende lys=nødstopp er utløst.

I dag hadde leveransen med noen varer kommet frem til skolen. Så vi hadde blant annet fått en ny sikring til skjermen som ble grillet ved 230V(midt i ovnen). Når den gamle ble byttet ut med den nye, var jeg veldig spent på om den kom til å fungere. Da vi satte i stikkontakten lyste det, det var veldig veldig fint. Da kan vi bruke den videre i prosjektet istedet for den lille skjermen. jeg har begynt på skjermen nå, og regner med å ha den klar til i morgen. og da skal vi ha Jan Helge, da får jeg vell spurt enda mer om utplasseringen til neste år.

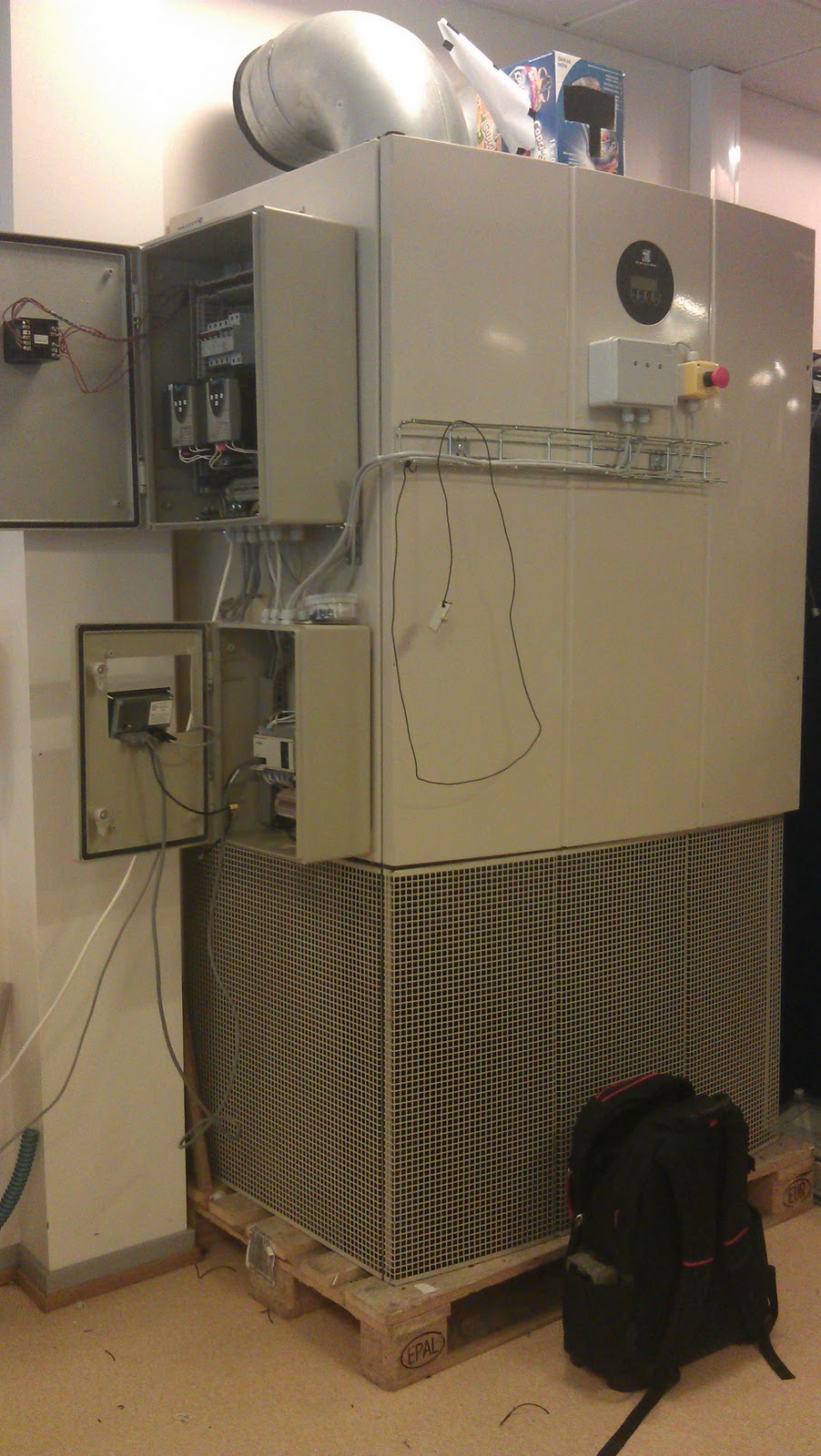

Bilde av anlegget:
